產品名稱

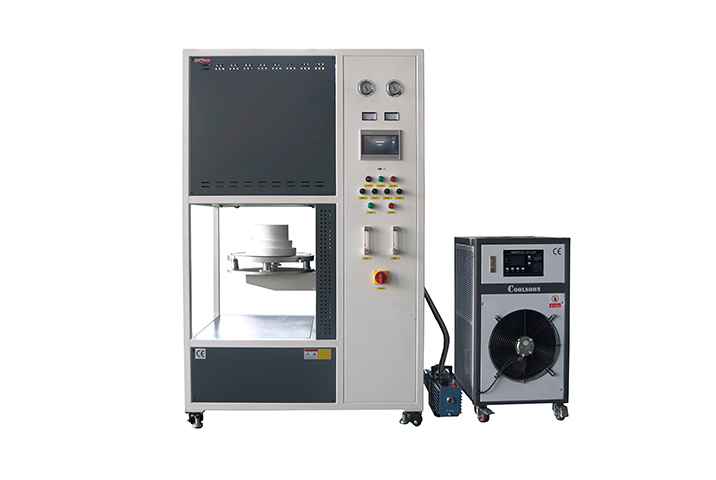

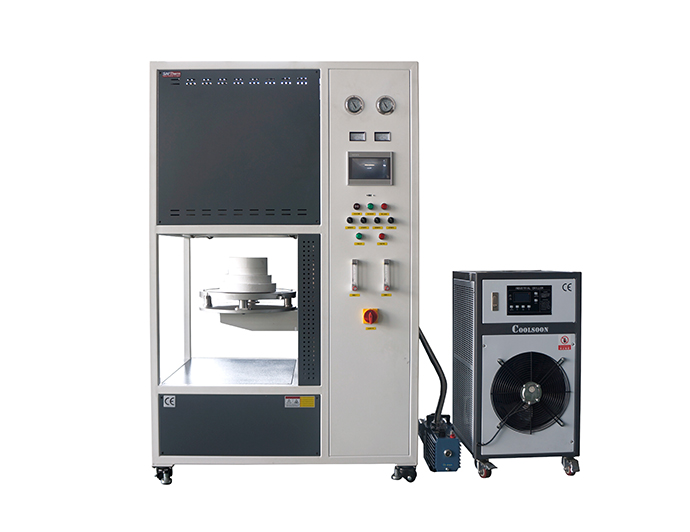

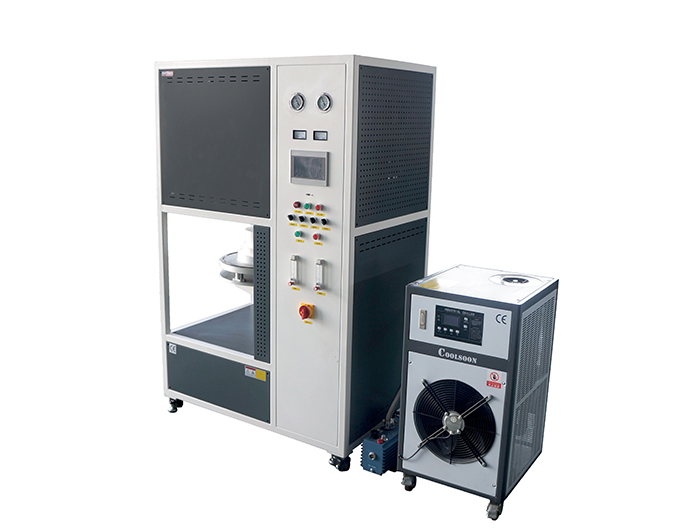

氣氛升降爐

產品型號

STS-8-17Q

主要指標

1．最高溫度：1700℃

2．長期工作溫度：≤1600℃

3．爐膛尺寸：200*200*200mm

4．電源功率：AC380V，30KW，50HZ

5．爐膛表面溫度：室溫+ 40℃

溫控系統

6．采用7英寸大屏幕觸控智能PID溫控儀表，中英文切換，PID參數自整定功能，超溫報警功能。16組可編程，每組30個時段的溫度曲線；自動升溫、自動保溫、自動停止，可滿足連續恒溫和控溫要求。溫控儀表自帶曲線記錄功能，實時記錄升溫曲線，也可查看歷史升溫數據，隨時USB接口數據導出，可在計算機上查看和打印升溫數據報告?？刂凭龋骸?℃；

7．采用SEMIKRON德國西門康SCR控制模組，SCR可控硅移相觸發調壓控制方式，加熱升溫波動小，溫度穩定性高。在突加負載或負載電流超過限流值時，限制調壓器的輸出電流在額定電流范圍內，確保輸出和調壓器正常工作。電壓環參與調節，調壓器的輸出電流被限制在額定電流范圍內，維持輸出電流及電壓的恒定；保護發熱元件避免過大電流、電壓的沖擊，達到安全可靠的控制效果及控制精度。

8．采用西班牙ZAREL集團旗下合資企業生產的低損耗型三相干式隔離變壓器。由西班牙進口繞線機和全套真空壓力浸漆設備對變壓器進行真空浸漆先進工藝。選用高硅硅鋼片、耐高溫絕緣紙、漆包線及玻璃絲包線為絕緣材料，常規耐溫等級達到F級180℃，保障性能達到最佳。

加熱元件

9．新工藝U型1800硅鉬棒，均勻分布在爐膛四周；

測溫元件

10．2支B 分度號的熱電偶，1支控溫，1支監溫

爐膛材料

11．采用多晶氧化鋁陶瓷纖維材料，一次成型和專利新型拼接結構工藝保證了爐膛的堅固耐用，多晶氧化鋁陶瓷纖維材料是國內外最新型的超輕質高溫絕熱材料之一，采用日本三菱多晶纖維作為基本材料，濕法真空抽濾成型制備成多晶無機陶瓷纖維材料，熱震性能和熱穩定性能好，低熱容，低導熱率，節能。

氣氛性能

12．爐體密閉性：爐膛外部金屬外膽滿焊密閉工藝，爐門法蘭端面銑床機加工環形燕尾槽，嵌入高溫PTFE墊圈，與經過精磨機加工藝的爐門框貼合，可保證整體爐膛的密封性；

13．真空抽氣口：爐體右側不銹鋼KF40接口，球閥控制開關；

14．真空系統：鮑斯雙級油旋片真空泵BSV-60，16L/S，真空度-0.1MPa；

15．進氣口：爐體右側為4分外絲球閥控制開關。連接兩路浮子流量計，量程5-45L/min，可通入氧氣、氮氣等氣氛；

16．壓力安全防護：爐體上部設置不銹鋼安全閥泄壓閥，量程0.05Mpa，超壓自動泄壓保護；

爐體升級機構

17．爐膛由爐膛材料、保溫材料和加熱元件組成；

18．溫度控制系統由溫控儀表、控制元件和熱電偶組成；

19．爐門上下升降結構，左部為爐體，右部為溫度控制柜；

20．爐底機械升降結構采用雙絲杠螺旋上下運動，升降平穩無抖動，設計有自動限位開關，不會因為人為的操作失誤導致的設備損壞，爐底載重≤200kg；

21．爐底有剛玉莫來石陶瓷承燒板，耐磨承重，保護爐底不會因為物料裝載造成的損壞；

22．爐底和爐膛臺階式耦合密封，材料制作采用 CNC 數控加工，密封好，溫度不泄露；

外 ?殼

23．采用優質冷軋鋼板數控機床下料加工，經過焊接、打磨、拋光、磷化、酸洗、表面噴涂塑粉后高溫烘烤，顏色搭配合理，外觀新穎。

安全保護

24．模塊化控制，對工作過程中的超溫、斷偶會發出聲光報警信號，并自動完成保護動作；設備具有開門斷電功能，德力西空開斷路器，如發生短路漏電情況時會自動彈開，能保護設備和操作人員的安全。

質量認證

?

售后服務

25．自驗收合格日起，非人為損壞質保期為12個月；

配置清單

（1）爐體一臺；（2）電源線3米；（3）美國霍尼韋爾高溫手套一雙；

（4）真空泵BSV-60一臺；（5）相關技術資料、合格證、說明書一份。
